产品介绍：

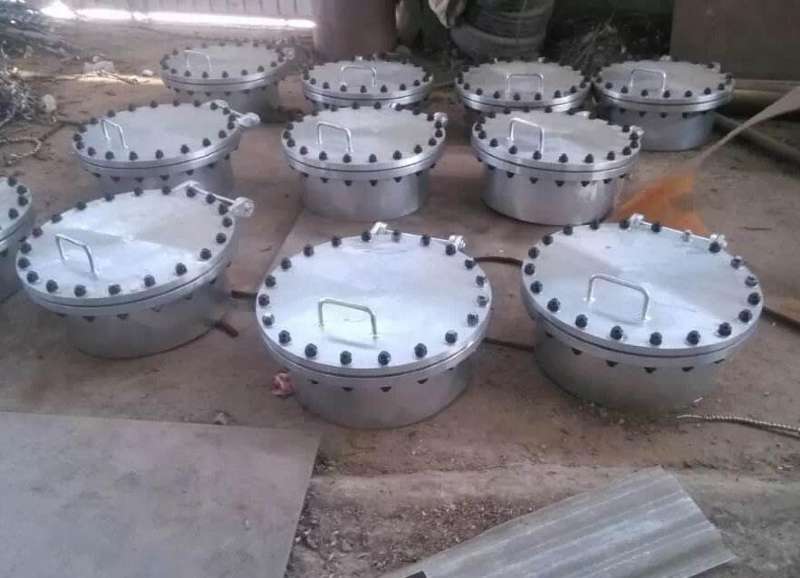

钢制人孔是安装在储罐、压力容器、锅炉及管道系统上的重要开口结构件，其主要功能是为操作人员提供进出设备内部的通道，便于设备安装、检修、清洗、内件更换及内部检验等作业的开展。作为容器和管道系统必备的辅助部件，人孔在保证设备整体密封性和承压能力的前提下，兼顾了操作的便利性与安全性。
一、产品基本组成与结构
钢制人孔通常由以下几个主要部分构成：
筒节（短接）是人孔与容器壳体连接的一段短管，一端与容器壁焊接固定，另一端用于安装人孔盖。筒节的高度根据容器保温层厚度或操作空间需要确定，通常在150mm至300mm之间。
人孔盖（或称为门盖、盲板）是封闭人孔开口的可开启部件，通过铰链、转臂或吊杆与筒节或容器壁连接，可灵活开闭。人孔盖的材质与容器壳体相同或匹配，保证连接部位的耐蚀性和强度一致性。
法兰是人孔盖与筒节之间的连接界面，分为固定法兰（焊接在筒节上）和活动法兰（与人孔盖一体或配套）。法兰密封面形式根据使用压力和介质特性可选择平面、凸面、凹凸面或榫槽面，以适应不同密封垫片的安装要求。
紧固件包括螺栓和螺母，用于将人孔盖压紧在筒节法兰上，通过压缩垫片实现密封。螺栓的数量和直径根据设计压力和法兰尺寸计算确定，材料与设备工况匹配。
密封垫片安装于法兰密封面之间，是保证人孔密封性能的关键元件。垫片材质根据工作温度、压力和介质腐蚀性选用，常见类型包括非金属垫片、金属缠绕垫片和金属包覆垫片等。
铰链或转臂机构连接人孔盖与筒节或容器壁，使人孔盖能够方便地开启和关闭。对于较重的人孔盖，可配备平衡杆或助力装置，以减轻操作人员的劳动强度。
此外，部分人孔还配置有安全联锁装置，防止在容器内带压状态下误开启人孔盖，或防止人孔盖未关严时设备投入运行。
二、产品分类与结构形式
钢制人孔依据结构形式、安装位置和使用工况的差异，可分为多种类型，以满足不同设备和操作条件的需求。
水平人孔安装于容器顶部或侧壁上部，人孔盖平面通常为水平或近似水平布置。水平人孔适用于储罐顶部、反应器上封头和塔器顶部通道，操作人员可从上方进出，开启方便，是立式容器最常用的人孔形式。
垂直人孔安装于容器侧壁，人孔盖平面呈竖直状态。垂直人孔适用于卧式储罐、塔器中部及需要从侧面进出的大型容器，其铰链通常布置在人孔盖的上方或侧方。
回转盖人孔是人孔盖通过铰链轴与筒节连接，开启时人孔盖绕铰链轴旋转翻开。根据铰链位置的不同，回转盖人孔可分为上开式和侧开式。上开式回转盖在开启后人孔盖位于法兰上方，适用于顶部空间充裕的场合；侧开式回转盖在开启后位于法兰侧面，适用于顶部有障碍物或管道密布的情况。
吊盖人孔的人孔盖通过吊杆或链条悬挂于容器上方的支架上，开启时需先将人孔盖提升并移离法兰开口。该形式适用于人孔盖重量较大或回转空间受限的场合，常见于大型储罐和高压容器。
快开人孔是专为需要频繁开启的操作工况设计的特殊人孔结构。快开人孔采用齿啮式、卡箍式或压紧式快速锁紧机构，操作人员无需逐个拧紧螺栓，通过手柄、丝杠或偏心轮即可快速完成人孔盖的锁紧与松开。快开人孔广泛用于过滤器、换热器管箱和需频繁清洗的工艺设备。
常压人孔适用于常压或微正压储罐，结构相对简单，人孔盖通常不带受压法兰，仅用密封条或简易压紧装置封闭，开启方便，无需紧固件。
压力人孔适用于中高压容器，法兰和紧固件按压力容器设计标准选型，结构强度和密封性要求较高。压力人孔的人孔盖较厚，法兰尺寸较大，螺栓数量较多且需按扭矩对称紧固。
三、材质选择与适用工况
人孔的材质选择需与容器壳体材质及内部介质相容，以保证连接部位的耐腐蚀性能和力学性能。
碳钢人孔以Q235B、20#、Q345R等材质为代表，具有良好的综合力学性能和焊接性能，适用于水、蒸汽、油品等常规介质，工作温度范围通常为-20℃至400℃，是通用工业储罐和容器最常用的选择。
不锈钢人孔以304、304L、316、316L等奥氏体不锈钢材质为代表，具有优异的耐腐蚀性能。304材质适用于一般酸、碱介质和大气环境；316L材质添加钼元素，耐氯离子点蚀和缝隙腐蚀能力更强，适用于化工反应装置、海洋工程设备和食品医药卫生级容器。不锈钢人孔表面可进行酸洗钝化或电解抛光处理，提高耐蚀性和清洁度。
合金钢人孔如12Cr1MoV、15CrMo材质，具有良好的高温强度和抗氧化性能，适用于锅炉汽包、热交换器和高温反应器，长期运行于高温高压环境。
低温钢人孔如16MnD、09MnNiD材质，在低温工况下保持足够的冲击韧性，适用于液氨、液化天然气储罐及寒冷地区户外设备。
双相不锈钢人孔兼具奥氏体和铁素体组织，屈服强度较高，耐应力腐蚀开裂性能优良，适用于含硫化氢、二氧化碳等腐蚀介质的油气田处理设备和海洋平台容器。
对于强腐蚀性介质，可在碳钢人孔内壁衬覆耐腐蚀合金、橡胶、玻璃钢或搪玻璃层，形成复合结构，兼顾结构强度和耐蚀性能。
**四、密封结构与垫片选型
人孔的密封性能是保证设备安全运行的关键要素，密封结构的合理设计至关重要。
法兰密封面形式根据设计压力和密封要求确定。平面法兰密封面适用于低压工况，密封垫片直接放置在法兰平面上。凸面法兰在密封面中央设有凸起环，垫片位于凸环内，密封效果优于平面形式。凹凸面法兰由一凹一凸两个法兰面配对使用，垫片嵌于凹槽中，不易挤出，适用于中高压。榫槽面法兰由榫面与槽面配对，垫片置于槽内，密封性能最为可靠，适用于有毒、易燃介质或高洁净度要求的设备。
垫片选型需综合考虑工作温度、设计压力、介质腐蚀性和法兰密封面形式。非金属垫片如石棉橡胶板、聚四氟乙烯板、柔性石墨板等，适用于低温和低压工况，价格经济，更换方便。金属缠绕垫片由金属带和非金属带交替缠绕而成，具有良好的弹性和密封性能，适用于中高温、中高压工况，是目前压力容器最常用的垫片类型。金属包覆垫片以金属薄板包覆柔性石墨或石棉芯材，兼具金属的耐压性和非金属的回弹性，适用于高温高压关键部位。齿形组合垫片由金属齿形骨架和上下覆盖的非金属密封层组成，密封比压适中，适用于压力和温度交变的工况。
人孔盖关闭时需按规定的预紧力均匀紧固螺栓，使垫片获得合适的初始压缩量。过小的压缩量会导致密封不严，过大的压缩量则可能压溃垫片或导致法兰变形。对于高温工况，运行后需进行热紧，补偿螺栓和法兰因热膨胀引起的预紧力变化。
五、尺寸规格与标准化
人孔的尺寸设计遵循相关设备设计标准，主要尺寸参数包括公称直径、筒节高度、法兰厚度、人孔盖厚度及螺栓规格数量。
公称直径（DN）代表人孔通道内径的基本尺寸，标准系列通常为DN400、DN450、DN500、DN600等。DN500是最常用的人孔规格，可供操作人员及小型工具进出。DN600适用于大型容器内部构件较多或需要运入较大尺寸内件的场合。DN400适用于小型容器或操作空间有限的设备。
筒节高度根据容器壳体厚度、保温层厚度及法兰安装空间综合确定，保证法兰焊接及螺栓装拆的操作空间，同时避免与容器内部构件干涉。
人孔盖的厚度和法兰厚度根据设计压力、公称直径和材质许用应力经强度计算确定，高压工况下厚度显著增加。
螺栓的数量和直径随压力等级提高而增加。标准压力等级下，DN500人孔常配置12至20颗M24至M33的螺栓，按圆周均布。
执行标准方面，国内常用的设计制造标准包括GB/T 150《压力容器》、NB/T 47021~47023《压力容器法兰》、HG/T 21514~21535《钢制人孔和手孔》等系列标准。欧美标准体系下常依据ASME Ⅷ-1卷和相应法兰标准设计。不同标准对法兰密封面尺寸、螺栓孔分布及最小壁厚要求有所差异。
六、安全附件与功能扩展
为提升人孔的使用安全性，可配置多种安全辅助装置。
安全联锁装置用于防止带压开启和未关严升压。机械式联锁通过在人孔盖与容器排压阀之间设置联动机构，确保人孔盖在容器内有余压时无法完全松开，同时确保人孔盖未闭合到规定位置时设备不能升压运行。
起重吊臂或平衡臂是较大型人孔的常用辅助装置。对于重量较大的人孔盖，配置旋臂吊杆或弹簧平衡器，使操作人员可轻松将人孔盖提起、移动和复位，单人即可完成开关操作，无需额外起重设备。
防松装置用于防止螺栓在振动工况下自行松脱，包括弹簧垫圈、双螺母、开口销或防松丝缠绕等方式。
防爆人孔专门用于易燃易爆介质容器，其设计避免开启时产生火花，法兰和紧固件材质选用防爆级别材料，密封垫片选用抗静电材质。
呼吸功能人孔在普通人孔盖上增设呼吸阀或通气口，用于常压储罐在进出料时平衡罐内气压，或在清洗作业时提供通风换气通道。
七、表面处理与防护涂层
人孔的表面防护直接影响其使用寿命和安装后的外观质量。
一般室内环境中使用的碳钢人孔可涂覆防锈底漆加面漆，干膜总厚度通常不低于120微米。户外及潮湿环境需提高防护等级，选用环氧富锌底漆配聚氨酯面漆或氟碳面漆，干膜总厚度不低于200微米。埋地或高盐雾环境可采用热镀锌处理或热喷涂锌/铝涂层加封闭层。
不锈钢人孔表面出厂时进行酸洗钝化处理，去除热加工形成的氧化皮和贫铬层，恢复材料的耐腐蚀性能。卫生级不锈钢人孔内表面可进行机械抛光或电解抛光，表面粗糙度可达到Ra≤0.8μm或更低，便于清洗灭菌，杜绝微生物滋生。
高温设备的合金钢人孔可涂覆耐高温防锈涂料，涂层耐受温度应高于设备最高工作温度。低温设备的人孔外表面需注意防结露和防霜处理，必要时敷设保冷层。
八、质量检验与控制体系
每件人孔出厂前均经过系统检验，确保产品质量符合设计标准和使用要求。
材质检验通过光谱分析验证化学成分，确认碳、硅、锰、磷、硫及合金元素含量符合材质标准。人孔盖、筒节和法兰用板材或锻件需逐件进行力学性能检验，包括拉伸试验和冲击试验，验证屈服强度、抗拉强度和冲击吸收功。
法兰密封面的尺寸精度和表面粗糙度是检验重点。密封面平面度、水线（同心圆或螺旋形密封线）的清晰度和深度直接影响密封性能，使用专用样板和粗糙度仪检测。
焊缝质量检验方面，筒节与法兰的环焊缝、筒节与容器壳体的连接焊缝应进行无损检测。对碳钢和合金钢材料，采用磁粉探伤检查表面及近表面缺陷；对不锈钢材料，采用渗透探伤检查表面开口性缺陷。内部质量可采用射线探伤或超声波探伤检测。焊缝外观检验还包括焊脚高度、咬边、弧坑等表面缺陷的检查。
紧固件的检验包括螺栓和螺母的螺纹精度、表面缺陷和硬度检测，重要工况下还需进行力学性能复验。
人孔盖开启与关闭的功能性检验在出厂前进行，验证铰链转动的灵活性、人孔盖与法兰的配合精度以及吊杆或平衡臂的承载功能。
所有检验记录、无损检测报告和材质证明书随产品一同交付，实现质量全程可追溯。
九、典型应用领域
石油化工行业：用于原油储罐、成品油罐、化工中间品储罐、反应釜、蒸馏塔、吸收塔、换热器壳程及各类压力容器的内部检修通道。
电力能源行业：用于火力发电厂除氧器、高压加热器、锅炉汽包、凝汽器水室、化学水处理离子交换器及核电站辅助设备的入孔通道。
市政工程与环保：用于城市给水厂清水池、污水厂沉淀池和消化池、垃圾渗滤液处理罐体及燃气储气柜的人孔通道。
食品饮料与制药行业：卫生级人孔用于发酵罐、配制罐、储液罐、纯化水储罐、注射用水储罐及CIP清洗系统的人孔通道，满足GMP洁净等级和易清洗要求。
船舶与海洋工程：用于船舶压载水舱、燃油舱、淡水舱、液货舱及海上平台各类工艺罐体的人孔通道，具有耐海洋大气腐蚀的结构设计。
冶金、造纸与建材行业：用于酸洗槽、碱液槽、制浆蒸煮锅、碱回收炉及各类工业槽罐的检查和清理通道。
十、安装施工注意事项
安装前应仔细核对人孔的型号、公称直径、设计压力等级、材质标记及法兰密封面形式，确认与设备设计图纸一致。检查各部件表面有无运输损伤、锈蚀或加工缺陷，密封面应光滑无划痕和锈斑。
筒节与容器壳体焊接时，应遵循容器主体焊接工艺规程。人孔筒节的装配位置应避开容器的主焊缝和应力集中区域，如无法避开时需进行局部补强计算。焊接完成后，焊缝需经无损检测合格。
法兰密封面在安装前应保持清洁，不得有油污、灰尘或划痕。安装垫片时应确保垫片对中，不得偏斜或重叠。采用新的合格垫片，禁止重复使用已压紧过的垫片。
螺栓紧固应使用扭矩扳手按对角线顺序分三次逐步预紧，每次按圆周方向均匀拧紧，最终扭矩值按设计规范或垫片厂家推荐值执行。预紧完成后，应检查法兰间隙是否均匀，人孔盖与法兰是否平行。
铰链、转臂或吊杆机构安装后应进行开闭操作试验，确认启闭灵活、无卡滞，且人孔盖在开启状态下不会自动下坠或意外关闭。
安装完成且设备整体试压合格后，应对人孔法兰连接处进行气密性试验（对有毒或易燃介质）或泄漏性检查，确保密封可靠。
十一、运行维护与定期检查
设备投入运行后，建议对人孔实施定期的巡检和维护保养。
每次开启人孔前，应确认设备内部已完全泄压并排空介质，对于有毒、易燃介质还需进行置换和气体检测，确认安全后方可松开紧固螺栓。开启时先对称松开部分螺栓释放残余压力，确认无异常后再完全拆除螺栓，防止带压喷溅伤人。
定期检查密封面状态，每次更换垫片时，用干净的抹布和溶剂擦拭法兰密封面，检查有无腐蚀、划伤或压痕。轻微缺陷可用油石或细砂纸修磨，严重损伤需送修或更换法兰。
紧固螺栓需定期检查有无锈蚀、损伤或螺纹磨损，每次开启后更换垫片时，建议同时检查螺栓和螺母的状态，必要时涂抹防咬合剂（高温工况）或防锈油。
铰链和吊杆等活动部件需定期润滑，检查转动是否灵活，销轴有无磨损或变形，确保人孔盖在需要时能够顺利开闭。
对于快开人孔，还需定期检查锁紧机构的齿面、卡箍或偏心轮有无磨损、变形，锁紧行程是否到位，确保快速锁紧机构的可靠性。
对于有安全联锁装置的人孔，每季度应进行一次联锁功能测试，验证联锁机构动作灵敏可靠。
十二、选型指导建议
用户在选购人孔时，需系统综合考虑以下因素：
设备的设计压力与设计温度，确定人孔的压力等级和材质耐温能力；
设备内部介质的腐蚀性、毒性、易爆性及洁净度要求，选择相应的耐蚀材质和密封面形式；
人孔在设备上的安装位置（顶部、侧壁或底部）及安装方向，确定选用水平人孔或垂直人孔，以及回转盖的开启方向；
操作空间和周围管道布置情况，确定选用回转盖、吊盖或快开结构；
开启频率，频繁开启的工况优先选用快开人孔或轻便型结构；
是否需要保温或保冷层，筒节高度需超过保温层厚度以保证法兰外露可操作；
是否需要特殊功能，如防爆、呼吸、防静电等；
执行的设计制造标准体系，国内项目参照GB/T、NB/T、HG/T标准，涉外项目或引进设备参照ASME及相应国际标准；
是否需要配套提供垫片、螺栓、起重吊臂、安全联锁等附件。
建议在设备设计阶段由压力容器设计人员根据设备整体工况确定人孔的全部技术参数，确保人孔选型与设备主体安全等级相匹配。
