产品介绍：

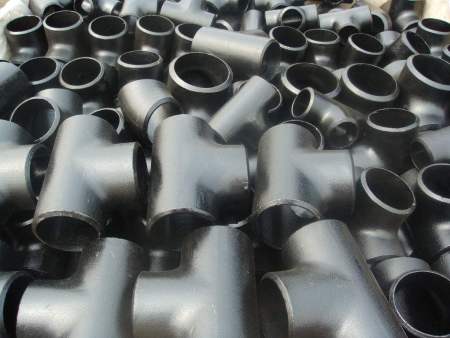

钢制三通是管道系统中用于实现管路分支连接的关键管件，其基本功能是在主管道的特定位置引出支管，使流体从单一通道分流为两个方向，或将两路来流汇合为一路输出。作为管网布设中最常见的管件类型之一，三通在维持系统整体密封性和承压能力的同时，有效解决了管线多维走向和用户端分配的问题。
一、产品分类与结构形式
钢制三通依据结构形式和制造工艺的差异，主要分为等径三通和异径三通两大类，并可按支管连接方式进一步细分。
等径三通的主管和支管公称直径相同，即三个端口的口径一致。该形式适用于等截面管道的直角分流或汇合场景，流体流经时流速变化较小，局部阻力相对较低，常用于主干管道的对称分支或集输管路的并网连接。
异径三通的主管口径与支管口径不同，支管尺寸小于主管尺寸。这种设计在满足分支流量的同时避免整体管路过度扩容，常用于从大直径干管引出小直径支管供应用户端，或在不同管径管线的交汇处实现平稳过渡。异径三通可根据支管偏置情况分为同面异径三通和偏置异径三通，以适应不同的布管空间要求。
此外，按支管与主管的相对位置，三通还可划分为正三通和斜三通。正三通的支管轴线与主管轴线垂直相交，为最常用的直角分支形式。斜三通的支管以一定锐角与主管相交，流体流向改变较为平缓，阻力损失更小，适用于对压降有严格要求的工艺管线。
二、成型工艺与制造方法
钢制三通的制造工艺主要有拔制（拉制）成型、焊接成型和热压成型几种方式，具体选用取决于产品规格、壁厚及材质特性。
拔制三通是应用最广泛的无缝三通制造方法。以无缝钢管为原材料，在主管中部开设孔洞，通过机械扩拔工艺将孔洞周围的管壁向外拉伸，逐步形成支管凸起，再经修整和端面加工达到成品尺寸。该工艺生产的支管与主管为连续整体结构，无焊缝存在，整体强度均匀，承压能力优异，是高压工况下的首选形式。拔制三通的支管高度受原材料壁厚和扩拔比的限制，适用于中、小口径且壁厚适中的产品。
热压三通适用于大口径或厚壁产品。将管坯加热至适宜成型温度后，在专用模具中通过压力机一次或多次压制，使主管和支管同时成型。热压工艺可以生产口径较大、壁厚变化较剧烈的三通，且成型质量稳定，尺寸重复性好。对于合金钢和不锈钢材质，热压有助于改善材料成型性能，减少加工硬化影响。
焊接三通由多片钢板或钢制部件组焊而成。常见形式包括压制对焊三通，即支管和主管分别压制成型后焊接成一体，适用于大口径管线；以及加强焊接三通，在主管开口处焊接加强鞍板或补强圈，增加支管连接部位的局部强度。焊接三通的制造成本相对较低，规格灵活性高，广泛应用于中低压大口径管道系统。
三、材质选择与适用工况
产品材质覆盖碳钢、合金钢、不锈钢、双相不锈钢及低温用钢等多个系列，以适应不同的介质特性和运行环境。
碳钢三通以Q235、20#、Q345等材质为代表，具有良好的强度与韧性匹配，加工性能和焊接性能优良，是石油、化工、电力、市政等领域通用管路的常用选择，适用于水、蒸汽、油品等常规介质，工作温度通常覆盖-20℃至400℃范围。
合金钢三通如12Cr1MoV、15CrMo材质，在高温条件下具有出色的抗氧化性能和抗蠕变能力，持久强度保持良好，适用于锅炉过热器管道、主蒸汽管道及热交换器连接管路，长期运行于540℃以下的高温环境。
铬钼耐热钢三通适用于炼油加氢装置和高温反应器管线，对高温氢腐蚀和硫化物腐蚀具有一定的抵抗能力。
不锈钢三通以304、304L、316、316L等奥氏体不锈钢材质为代表，具有优异的耐均匀腐蚀和耐点蚀性能。316L材质添加钼元素，对含氯离子介质和还原性酸类具有更强耐蚀性，适用于化工反应装置、海洋工程、造纸工业及食品医药卫生级管路。双相不锈钢三通则兼具奥氏体和铁素体组织，强度更高且耐应力腐蚀开裂性能优良，适用于含硫化氢的油气田集输管线。
低温钢三通如16MnD、09MnNiD、06Ni9DR等材质，专为低温工况设计，在零下40℃至零下196℃的温度区间内仍保持足够的冲击韧性和抗脆断能力，广泛用于液化天然气接收站、空分装置及寒冷地区户外管线。
**四、端部连接方式
三通三个端口可根据管道连接需求提供不同形式的接口，三个端口的连接方式可以相同，也可根据现场需要分别配置。
对焊端是最常见的形式，三个端口均按标准加工焊接坡口，与管道或设备接口对焊连接。对焊连接具有连接强度高、密封可靠、无泄漏点等优点，适用于高温高压及大口径管线，是石油化工和电力行业主蒸汽管道的主流连接方式。
承插焊端适用于小口径（通常DN50及以下）三通，将管道插入各端口的承口凹槽内，沿端口边缘进行角焊缝连接。该方式安装时对中方便，焊接热量相对集中，适用于空间紧凑或壁厚较薄的小口径管路。
螺纹端通过管螺纹与管道旋合连接，拆卸和更换较为便利，常用于低压小口径的仪表空气管路、润滑油管路和公用工程管线，以及需要定期检修拆装的连接部位。
法兰端在三通各端口直接焊接或整体锻造法兰，通过法兰间的螺栓紧固实现连接。法兰连接便于管道系统的分段组装和设备接口对接，广泛应用于需要经常拆卸清洗的食品医药管路和化工间歇生产装置。
五、支管补强设计
三通在主管开口后，开口区域的承压能力会有所削弱，因此在设计和制造中需重视支管连接部位的局部补强。
拔制三通由于支管与主管一体连续，支管根部圆角过渡区域本身具有一定的补强效果，壁厚渐变平滑，应力集中系数较小，通常无需额外设置补强结构。
焊接三通和部分大口径异径三通则需采取补强措施，常见方式包括增设补强圈，即在主管外壁围绕支管根部焊接环形加强板；或采用整体补强鞍，用加厚的鞍形件包覆三通外部，增加局部承载截面。对于超高压或特殊安全要求的管线，还可选用全壁厚加强设计，将支管连接区域的壁厚整体提升至高于主管壁厚，确保开孔部位的强度裕度。
补强设计依据相应压力管道设计规范计算确定，补强件的材质与主管相同或匹配，焊接工艺经评定合格，确保补强结构与管体形成有效承载整体。
六、尺寸精度与几何公差
三通的主要尺寸参数包括主管两端外径、支管外径、主管总长、支管高度、壁厚、各端口椭圆度及支管与主管的垂直度。产品制造过程中对各项尺寸偏差实施严格控制。
三通支管轴线与主管轴线的垂直度偏差直接影响安装时支管的方向准确性，按标准公差执行。端口椭圆度控制在允许范围内，保证与同规格管道对口焊接时间隙均匀。主管两端间的同轴度偏差影响直线段管道的安装顺直。支管高度偏差决定支管与后续管段的对位精度。壁厚检测重点关注支管根部和主管开孔过渡区域，确保最小壁厚不低于设计计算值。
三个端口中心之间的相对位置关系是安装定位的关键，产品出厂前需经专用检具或三坐标测量校验。
七、表面处理与防护涂层
为适应不同使用环境并延长使用寿命，三通内外表面可进行多种防护处理。
一般室内环境可涂覆防锈底漆和面漆，达到隔离空气湿气的目的。潮湿或户外环境选用耐候性更好的聚氨酯面漆或环氧类涂料。埋地管线常采用三层聚乙烯防腐层或熔结环氧粉末涂层，该类涂层附着力强、抗土壤应力好，可有效抵抗土壤中的电化学腐蚀和微生物腐蚀。
海洋及强腐蚀环境可选用玻璃鳞片涂料、聚脲涂层或金属热喷涂（如锌、铝喷涂层），形成长效物理隔离层。化工管线内壁可根据介质特性涂敷耐腐蚀内衬，如环氧酚醛树脂或聚四氟乙烯涂层，隔离腐蚀性流体对管壁的侵蚀。
对于输送高纯净度介质（如电子级纯水、高纯化学品）的不锈钢三通，内壁可进行电解抛光处理，去除表面微观毛刺和氧化层，大幅降低表面粗糙度，减少颗粒物附着和微生物滋生风险。
八、质量检验与控制体系
每件三通出厂前均经过系统检验，确保产品质量符合相应标准和使用要求。
几何尺寸检验涵盖主管两端外径、支管外径、各端口壁厚、主管总长、支管高度、端口椭圆度、支管垂直度、各端面平面度等项目，采用专用卡规、样板和坐标测量仪器逐项检测。壁厚检测数据需形成记录，重点关注支管根部圆弧过渡区域的壁厚分布情况。
材质检验通过直读光谱分析仪验证材料化学成分，确认碳、硅、锰、磷、硫及合金元素含量符合材质标准。力学性能检验按批次进行拉伸试验和冲击试验，验证屈服强度、抗拉强度、断后伸长率和冲击吸收功。
无损检测是质量控制的重要环节。无缝三通对原材料管材进行超声波或涡流探伤，确保无分层和内部缺陷。焊接三通的焊缝需进行100%射线探伤或超声波探伤，检测内部是否存在裂纹、未熔合、未焊透、气孔和夹渣等缺陷。表面开口性缺陷通过磁粉探伤（铁磁性材料）或渗透探伤（不锈钢及非磁性材料）排查。
所有检验记录、探伤报告和材质证明书随产品一同交付，实现产品质量全程可追溯。
九、典型应用领域
石油天然气行业：用于油气田集输管网的干线与支线分支连接、长输管道的分输站和清管站管线布置、炼油装置中塔器与泵区的物料分配管汇以及化工园区的公用管廊管道系统。
电力能源行业：用于火力发电厂主蒸汽管道至各汽轮机进汽支管的分配、锅炉水冷壁集箱与下降管的连接、核电站辅助给水系统和设备冷却水管路以及风电场和光伏电站的配套电气管道系统。
市政工程与城市基础设施：用于城市集中供热管网的干线与楼栋支线的分支连接、自来水厂和污水处理厂工艺处理线的管道配水系统、城镇燃气管网的中压干线与低压支线调压站前后的管径过渡及分支。
建筑与建筑设备：用于高层建筑给水立管与各楼层横支管的分支连接、空调冷冻水和冷却水循环管路的分配器处、消防喷淋系统的干管与支管连接以及地下室排水系统的通气管路。
船舶与海洋工程：用于机舱燃油和滑油系统的供回油管汇、压载水管路系统、消防水系统、舱底水排放管路以及海上钻井平台工艺处理模块的管道主干与分支连接。
冶金、矿山与建材行业：用于矿浆输送管路的分配与汇合、冶炼厂冷却循环水系统、除尘系统风管主管与分支风管的连接以及水泥厂气力输送管道的分支。
食品、饮料与医药行业：卫生级不锈钢三通用于乳制品、果汁、啤酒、制药用水及洁净蒸汽管路的洁净分配系统，满足洁净等级和在线清洗要求。
十、安装施工注意事项
安装前应仔细核对三通的材质标记、规格尺寸和压力等级，确认主管与支管方向符合设计要求，并对各端口及内部清洁度进行检查，清除运输和存放过程中可能进入的杂物。
对焊连接时需清理各端口内外壁的油污、氧化皮和锈蚀物，组对时应控制主管两端与管道的错边量，同时保证支管与主管的垂直度满足图纸要求。施焊应使用与母材匹配的焊接材料，严格遵循经评定合格的焊接工艺规程。对于壁厚较大或合金钢材质的三通，焊接前需进行适当预热，焊后应根据材质要求进行消氢处理或消除应力热处理，以防止冷裂纹和再热裂纹产生。
承插焊连接时管道需插入至承口底部后再略微回退，预留膨胀间隙，角焊缝尺寸和焊脚高度应符合标准要求。
螺纹连接应使用合适的密封填料或聚四氟乙烯密封带，控制拧紧力矩，避免过紧导致螺纹损伤或管件受力过大。
法兰连接时需选用匹配的垫片和紧固件，法兰密封面在安装前应保持清洁无划伤，螺栓应按对称顺序分次均匀拧紧，确保密封比压均匀。
三通安装完成后应对整个管段进行压力试验，试验介质、压力值、保压时间和检查标准按设计文件和施工规范执行。试验合格后方可进行管道保温和防腐涂层修补等后续工序。
十一、运行维护与定期检查
管线投入运行后，建议对三通部位实施定期巡检和状态监测。
壁厚监测是重要内容。三通支管根部区域因流体方向改变，冲刷和湍流腐蚀可能较为集中。可使用超声波测厚仪在各端口及支管根部设定监测点，定期测量壁厚数据并对比分析，重点关注壁厚减薄速率。
振动较大的管段或温度交变频繁的管线，需定期检查三通各焊缝及连接处有无裂纹、泄漏或变形迹象。必要时进行表面无损检测（磁粉或渗透）复核焊缝状态。
对输送含固体颗粒介质或腐蚀性流体的管道，建议缩短检测周期，并在三通内壁加装耐磨衬里或定期喷涂防护涂层。发现壁厚减薄达到设计裕度下限或焊缝出现缺陷时，应及时组织检修更换。
十二、选型指导建议
用户在选购三通时，需系统综合以下因素：
主管和支管的设计压力与设计温度，以此确定壁厚系列和材质强度等级；
输送介质的物理化学特性，包括腐蚀性、毒性、易燃易爆性、含固量等，选择相应耐蚀材质或防护措施；
主管和支管的公称直径及壁厚系列（如Sch10、Sch40、Sch80等），确保与上下游管道规格匹配；
主管与支管的相对方向要求，确定选用正三通或斜三通；
支管口径与主管口径的关系，确定为等径三通或异径三通，并明确异径端的实际尺寸；
安装空间的限制和管线支撑布置，评估是否需要偏置异径三通来避开障碍物；
管道热胀冷缩和应力分析结果，评估三通在管系中的受力状态和补强需求；
现场施工连接方式及检修要求，选择对焊、承插焊、螺纹或法兰端；
执行的产品设计制造标准（如GB/T 12459、GB/T 13401、ASME B16.9、ASME B16.11、DIN 2618等），不同标准对尺寸系列、壁厚公差和检验要求有所不同。
建议在管道设计阶段由专业人员进行水力计算、应力分析和补强计算，合理确定三通的规格、壁厚和补强形式，避免选型不当造成局部应力过大、阻力增加或安全隐患。
